D
D Series
D Reference to
Standarts

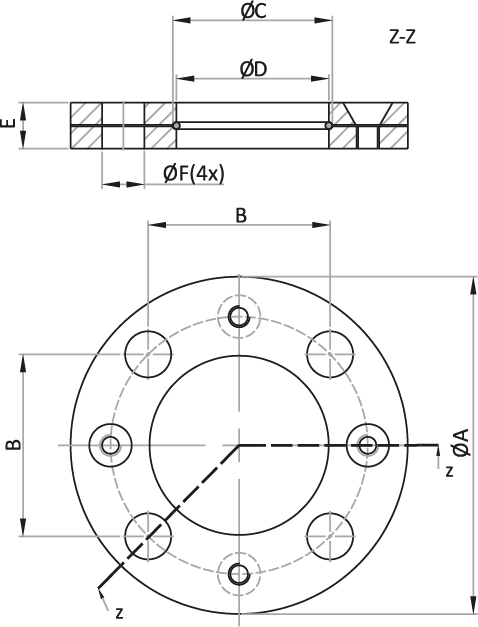

ØA mm B mm ØC mm ØD mm E mm ØF mm
D 032  a-b-c-i-p-x 60 35 34 32.5 9 7
D 038  a-b-c-i-p-x 68 40 40 38.5 9 7
D 045  a-b-c-i-p-x 86 50 47 45.5 13 9
D 050  a-b-c-i-p-x 95 56.5 54 50.5 13 9
D 063   122 73.5 67 63.5 16 11
D 075  a-b-c-i-p-x 122 73.5 80 75.5 16 11
D 095  a-b-c-i-p-x 150 92 100 95.5 18 13.5
D 120  a-b-c-i-p-x 175 109.5 125 120.5 21 13.5
D 150  a-b-c-i-p-x 220 138 155 150.5 27 17.5
D 195  a-b-i-p-x 290 170 200 195.5 27 17.5
