DPD
Baskı Plakaları
KOD A
mm
B
mm
C
mm
ØD
mm
ØD1
mm
E
mm
E1
mm
F
mm

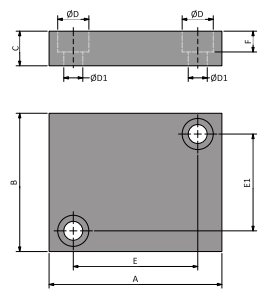

DPK 0411 40 40 15 15 9 21 21 10 d≤20
DPK 04012 A 40 40 12 11 7 24 24 7 d≤20
DPK 04012 B 40 40 15 11 7 24 24 7 d≤20
DPK 05613 56 56 20 18 11 32 32 13 d≤36
DPK 06014 60 60 15 15 9 40 40 9 d≤36
DPK 06015 60 60 12 14 9 38 38 9 d≤36
DPK 07016 70 70 15 15 9 50 50 9 d≤60
DPK 07117 71 71 20 18 11 48 48 13 d≤60
DPK 08018 80 80 16 15 9 62 - 10 d≤65
DPK 09019 A 90 90 12 15 9 64 64 9 d≤80
DPK 09019 B 90 90 15 15 9 70 70 9 d≤80
DPK 09020 90 90 20 18 11 67 67 13 d≤80
DPK 09021 90 90 12 14 9 70 70 9 d≤80
DPK 10022 100 100 16 15 9 82 - 10 d≤90
DPK 10023 100 100 20 18 11 74 74 11 d≤90
DPK 10024 100 100 12 14 9 81 81 9 d≤90
DPK 14025 140 140 20 18 11 110 110 11 d≤130
DPK 14026 140 140 20 18 11 110 110 13 d≤130







KOD A
mm
B
mm
C
mm
ØD
mm
ØD1
mm
E
mm
E1
mm
F
mm

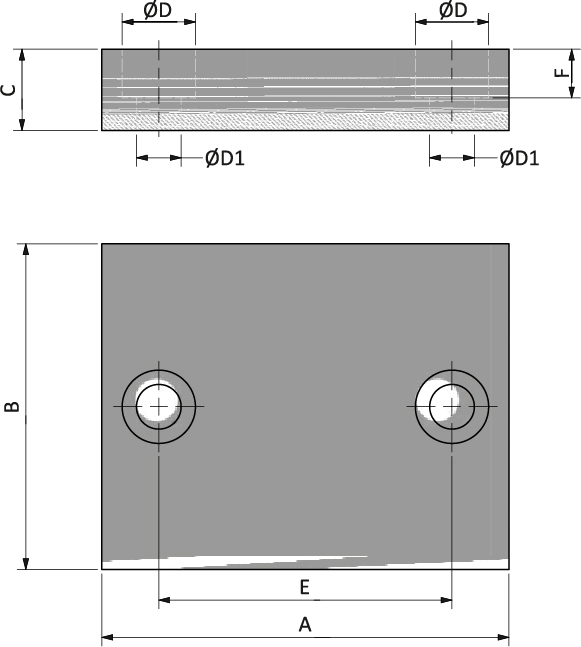

DPD 05012 50 25 12 11 7 32 8 8 d≤15
DPD 05013 50 30 12 11 7 40 14 8 d≤20
DPD 05514 55 30 12 11 7 40 14 8 d≤20
DPD 05515 55 32 16 15 9 37   10 d≤20
DPD 06516 65 50 16 15 9 47   10 d≤36
DPD 07017 70 35 15 15 9 48 14 10 d≤30
DPD 07518 75 50 15 15 9 56 30 10 d≤36
DPD 08019 80 60 16 15 9 62   10 d≤55
DPD 08520 A 85 60 15 15 9 56 40 10 d≤55
DPD 08520 B 85 60 15 15 9 66 40 10 d≤55
DPD 10021 100 80 20 18 11 72 56 12 d≤70
DPD 11022 110 100 20 18 11 85 75 12 d≤100
